Potenciometro

Un potenciómetro es un dispositivo que permite variar su resistencia de forma manual, entre un valor mínimo Rmin, (normalmente 0 ohminos) y un valor máximo Rmax. Valores habituales de Rmax son 5k, 10k o 20 kohmios.

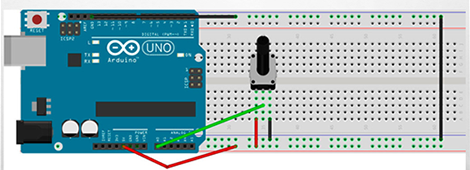

Normalmente un potenciómetro tiene tres terminales. Los dos extremos están unidos a ambos lados de la pista, por lo que siempre registrarán la resistencia máximo Rmax. El terminal restante corresponde con el contacto móvil. Este terminal varia su resistencia respecto a los otros dos terminales a medida que accionamos el potenciómetro, siendo la suma de la resistencia a los otros terminales igual a Rmax.

Código 1

int valor;

void setup() {

Serial.begin(9600);

Serial.println(“Valores del potenciometro"); }

void loop() {

valor = analogRead(A0);

Serial.print("El valor es = ");

Serial.println(valor);

delay(1000); }

Código 2

int led =3;

int pot =0;

int brillo;

void setup () {

pinMode (led, OUTPUT); }

void loop (){

brillo = analogRead (pot) / 4;

analogWrite(led, brillo);

}
